产品列表:

自动控制系统:干粉搅拌站控制系统(工控机+仪表)

系统功能:

XB-F001干混砂浆控制系统是根据干混砂浆的生产工艺流程,结合先进的控制理念开发而成。其特点如下:

● 全中文 WINDOWS/98/2000/XP 操作平台。

● 中心控制与现场控制相结合,中心控制主要采用工业控制计算机控制和操作台上流程手动控制,现场控制根据现场设备配置手动操作,两者相互独立又有自锁,保证生产设备的良好运行,更便于操作。

● 操作台人性化设计,使操作员不易疲劳,提高生产效率, 同时配备不锈钢模拟流程屏,高雅大方、一目了然、操作简便、经久耐用。

● 采用进口品牌工业控制计算机和台达 PLC (可编程控制器),能够在复杂的生产环境下保证设备稳定运行,减少系统故障。

● 整个控制流程受权开放式设置控制,灵活方便,满足客户需求。

● 系统具有配料超差声光报警功能和自动判断处理功能。

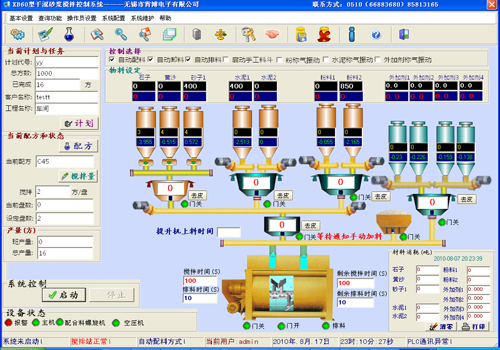

● 系统全中文显示,参数设置、数字输入,动态模似生产流程、操作方便。

● 完善的配方管理,配方存储数量不受限制。

● 系统具有自我故障诊断功能,声光提示故障部位,方便解决故障来源,减少停机时间。

● 完善的报表统计、强大的实时数据和历史数据查询,及时准确地反映生产情况,供管理人员随时了解生产情况,进行决策分析。

● 权限式用户管理,操作员分权限密码登录,防止非受权人员进入操作系统,安全可靠。

● 双系统后备和所有生产数据、系统数据自动修复,让客户安全无忧。

● 任务单输入、调度方式简单快捷,在同一画面操作完成。

● 在生产过程中,可以在任何时段浏览或打印生产报表。

● 系统具有历史自动跟踪记录,记录相关修改过的操作内容,方便管理员跟踪和维护。

● 手动配料,电脑自动记录手动各种物料消耗。完善手动配料物料的消耗统计。

● 可以实现原料转仓选择,当生产某个料仓无料时,可以选择转用同种料的其它料仓,确保生产正常运作.

● 在生产过程中,可随时暂停或恢复各个生产流程功能,手动,自动自由切换。

● 电脑实时提示和显示各种设备运行故障信息提示。

● 可根据生产需要,选择自动补偿或不补偿功能和落差自动修正处理功能,满足实际生产需求。

● 系统可选择小料添加剂,自动或手动排料控制流程。

● 可输入物料仓储存量,显示各料仓原料的状况,方便材料统计。

● 在生产过程中,按了某种物料,电脑自动记录姓名、日期、时间、物料消耗重量.

系统组成

系统主要有工业控制计算机(输入输出板卡),配料仪表,PLC组成。

输入模块的作用主要是采集现场的设备状态,比如骨料门关,主机运行等。 输出模块的作用是输出控制中间继电器,再由中间继电器的触点驱动大负载,比如启动粉料螺旋,启动砂料螺旋等或者是直接驱动小负载的设备,如电磁阀设备等。

配料仪表主要是负责采集所有称体的重量,同步发送到工控机上。

PLC主要作用是实现设备之间的互锁。

工控机主要是和仪表、输入输出板卡、PLC通讯,从仪表获取各个称的重量,从输入板卡和PLC获取设备的信息,通过输出板卡发送相关的控制命令。以实现整个系统的自动化。

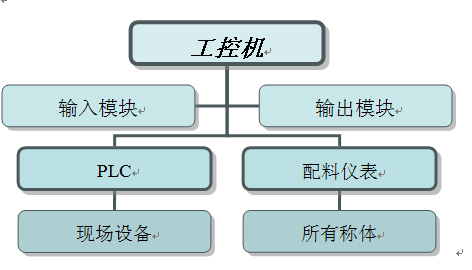

系统结构图:
